Болти фундаментні вигнуті ГОСТ 24379 тип 1
Анкерні болти - основа практично будь-якого будівництва. Область застосування фундаментних болтів величезна – починаючи із закладки фундаменту й закінчуючи з'єднанням різних деталей. Болти проводять у відповідності з ГОСТ 24379.1-80 зі сталі СТ3ПС2, а так само з конструкційної вуглецевої сталі 20. При використанні болтів в регіонах з низькими температурами - болти виготовляють із сталі 09Г2С.

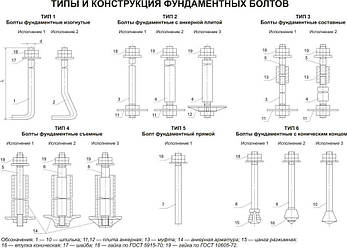

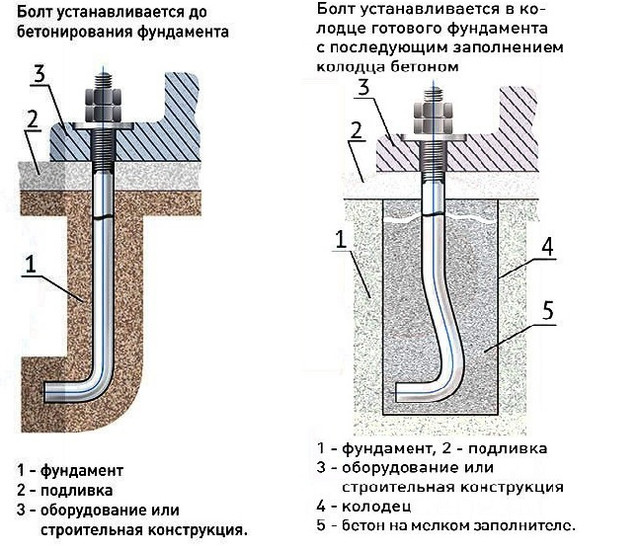

Тип 1 - представлений у вигляді зігнутої шпильки. Цей тип анкерів є одним з найбільш затребуваних в будівництві. Такі болти використовують для кріплення конструкцій, висота фундаменту яких не залежить від глибини закладення болтів у бетон. Даний кріплення має спеціальну вигнуту шпильку, їх встановлюють до або після заливки.
Тип 1 Болти фундаментні вигнуті
_________________________________________________________________________________________________________________________________________________________________________________
Креслення Приклад установки

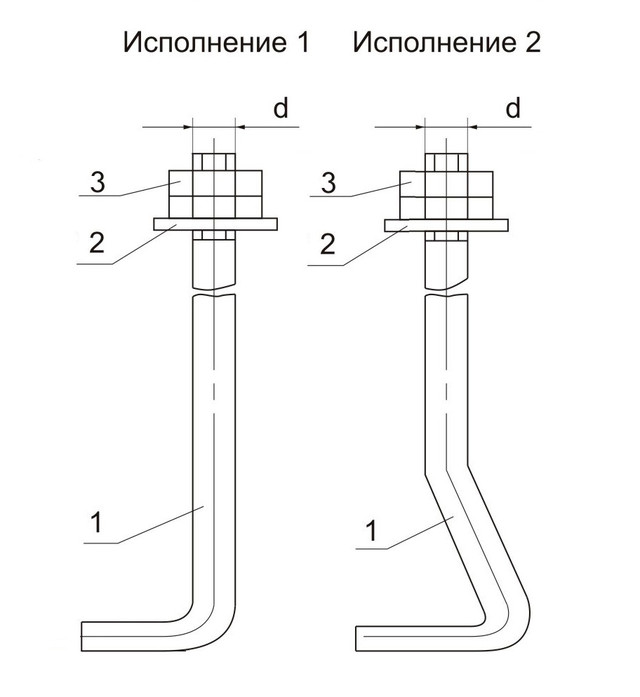

1 - шпильки ГОСТ 24379.1-80 для виконання 1 або виконання 2;
2 - шайби плоскі ГОСТ 11371-78 або ГОСТ 24379.1-80 для кожного виконання;
3 - гайки ГОСТ 5915-70 (по дві для кожного виконання); d - діаметр шпильки.
____________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________

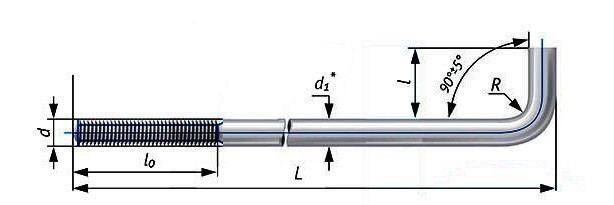

Шпилька виконання 1 фундаментного болта ГОСТ 24379.7-80 тип 1
___________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Довжина різьблення, L0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| Довжина загнутого кінця, l | 40 | 50 | 60 | 75 | 90 | 110 | 125 | 150 |
| Довжина шпильки, L | 300-1000 | 300-1250 | 400-1400 | 500-1700 | 600-2000 | 710-2300 | 800-2500 | 900-2800 |
_________________________________________________________________________________________________________________________________________________________________________________

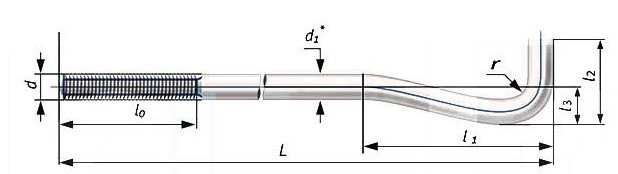

Шпилька исполнение 2 фундаментного болта ГОСТ 24379.7-80 тип 1
________________________________________________________________________________________________________________________________________________________________________________
|
Параметры |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Довжина різьблення, L0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| Длина загнутого конца, l1 | 100 | 130 | 160 | 200 | 250 | 300 | 350 | 400 |
| Длина загнутого конца, l2 | 50 | 60 | 80 | 100 | 120 | 140 | 170 | 200 |
| Довжина шпильки, L | 300-1000 | 300-1250 | 400-1400 | 500-1700 | 600-2000 | 710-2300 | 800-2500 | 900-2800 |
___________________________________________________________________________________________________________________________________________________________________________________
Гайка ГОСТ 5915-70
___________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Размер под ключ, S | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
| Диаметр описанной окружности, e | 19,9 | 26,2 | 33 | 39,6 | 50,9 | 60,8 | 71,3 | 82,6 |
| Высота, m | 10,8 | 14,8 | 18 | 21,5 | 25,6 | 31 | 34 | 38 |
_____________________________________________________________________________________________________________________________________________________________________________________
ГОСТ 24379.1-80 ГОСТ 11371-78
_____________________________________________________________________________________________________________________________________________________________________________________
Шайба ГОСТ 24379.1-80
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Внутренний диаметр, d1 | 13 | 17 | 21 | 25 | 32 | 38 | 44 | 50 |
| Внешний диаметр, d2 | 36 | 42 | 45 | 55 | 80 | 90 | 95 | 105 |
| Толщина, s | 3 | 4 | 8 | 8 | 10 | 10 | 14 | 14 |
Шайба ГОСТ 11371-78
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Внутренний диаметр, d1 | 13 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| Внешний диаметр, d2 | 24 | 30 | 37 | 44 | 56 | 66 | 78 | 92 |
| Толщина, s | 2,5 | 3 | 3 | 4 | 4 | 5 | 7 | 8 |
Компания «ОГУН ГРУПП» предлагает Вам приобрести крепеж отличного качества по доступным ценам. По указанным телефонам на сайте менеджеры представят Вам всю техническую характеристику, и помогут определиться с выбором продукции. Доставка по Украине.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Призначення болта | Фундаментний |
| Наявність гайки | Так |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Додаткові | |
| Марка стали | 3СП, 3ПС, 3КП, 20, 35, 40,45, 09Г2С |
| Комплектація | шпилька, шайба, 2 гайки |
| Користувальницькі характеристики | |
| Форма болта | Збірний |
| Виконання | 1.1, 1.2 |
- Ціна: від 99 ₴/кг
- Спосіб упаковки: Паллеты дерево.
- В наявності
- Оптом і в роздріб
від 99 ₴/кг
Показати оптові ціниМінімальна сума замовлення на сайті — 1000 грн
- +380 (67) 366-96-06Відділ продажів
- +380 (93) 062-09-99Відділ продажів
- Понеділок09:0018:00
- Вівторок09:0018:00
- Середа09:0018:00
- Четвер09:0018:00
- Пʼятниця09:0018:00
- СуботаВихідний
- НеділяВихідний
Болти фундаментні вигнуті ГОСТ 24379 тип 1
