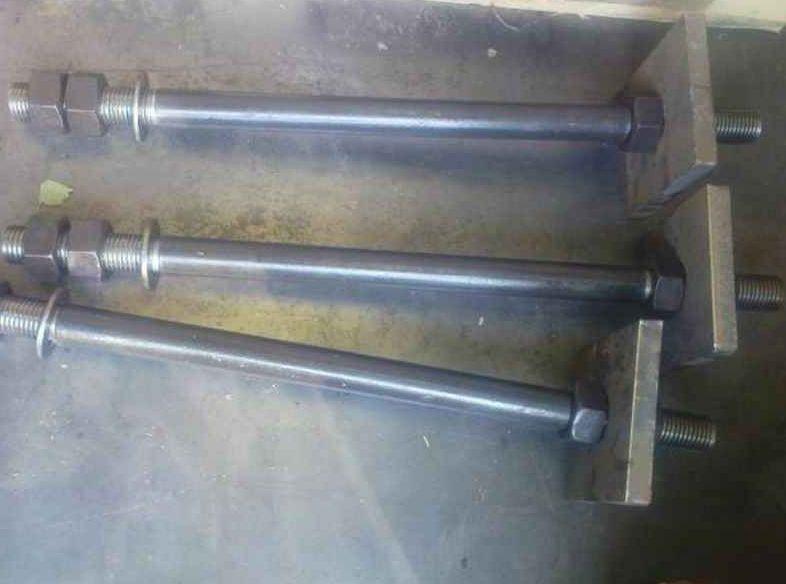

Фундаментний Болт з анкерним плитою М36 ГОСТ 24379.1-80
Анкер (фундаментний болт) М36 ГОСТ 24379.1-80 – це кріпильний комплект, що складається з металевої шпильки, 2-х шестигранних гайок і плоскої шайби, а так само, в залежності від виробничого типу і виконання болтів, з анкерним плити (арматури) або разжимной цанги. Болти Тип 2 Тип 3 Тип 4 - мають на обох кінцях шпильки нарізають різьбу. Виготовляють її з високоміцних марок сталей: 20, 35, 40Х і 09Г2С.
Нижче наведені технічні характеристики деяких типів анкерних (фундаментних) болтів М36 ГОСТ 24379.1-80
_____________________________________________________________________________________________________________________________________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________
Технічні характеристики фундаментних болтів
| Характеристики | Значення в мм | |||
| Тип виконання 1 1 | Тип 1 виконання 2 | Тип 2 | Тип 5 | |
| Шпилька фундаментного болта | ||||
| Крок різьби | 4 | |||
| Номінальний діаметр різьби | М36 | |||
| Довжина різьби | 130 | |||
| Довжина загнутого кінця | 110 | 140 | - | - |
| Довжина вигину | - | 300 | - | - |
| Гайка ГОСТ 5915-70 | ||||
| Крок різьби | 4 | |||
| Розмір під ключ | 55 | |||
| Діаметр описаного кола | 60,8 | |||
| Висота | 31 | |||
| Шайби | ||||
| Номінальний діаметр різьби | 36 | |||
| Внутрішній діаметр | 38 | |||
| Зовнішній діаметр | 90 | |||
| Товщина | 10 | |||
| Плита анкерна виконання 1 і 2 | ||||
| Внутрішній діаметр | - | - | 45 | - |
| Ширина | - | - | 150 | - |
| Товщина | - | - | 20 | - |
__________________________________________________________________________________________________________________________________________________________________________________

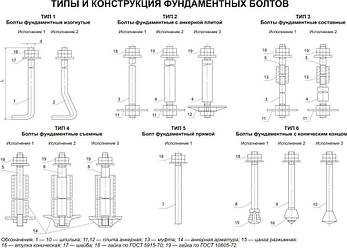

Тіп 1.2 Тип 1.1 Тип 5
Тип 2.2 Тип 2.1 Тип 2.3
__________________________________________________________________________________________________________________________________________________________________________________
Таблиця мас і довжин фундаментних болтів М30
| Болт Тип 1 | Болт Тип 2 | Болт Тип 5 | |||
| Довжина, мм | Теоретична маса, кг. | Довжина, мм | Теоретична маса, кг. | Довжина, мм | Теоретична маса, кг. |
| 710 | 7,59 | 300 | 7,6 | 250 | 2,17 |
| 800 | 8,31 | 350 | 7,99 | 300 | 2,44 |
| 900 | 9,10 | 400 | 8,39 | 350 | 2,72 |
| 1000 | 9,91 | 450 | 8,79 | 400 | 3 |
| 1120 | 10,85 | 500 | 9,19 | 450 | 3,28 |
| 1250 | 11,88 | 600 | 9,99 | 500 | 3,55 |
| 1320 | 12,43 | 710 | 10,87 | ||
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Метрична різьба, М | 36 мм |
| Призначення болта | Фундаментний |
| Наявність гайки | Так |
| Стан | Новий |
| Крок різьби | 4 мм |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Довжина різьби | часткова |
| Марка стали | 3СП, 3ПС, 3КП, 20, 35, 40, 45, 09Г2С |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70 ГОСТ 10605-94, DIN 934 |
| Рекомендовані шайби | плоскі ГОСТ 24379.1-80, ГОСТ 11371-78, DIN 125 |
| Стандарт | ГОСТ 24379.1-80 |
| Форма болта | Збірний |
- Ціна: від 73 ₴/кг
- Спосіб упаковки: Палети дерево.
- В наявності
- Оптом і в роздріб
від 73 ₴/кг
