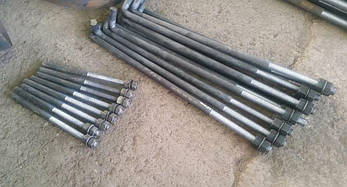

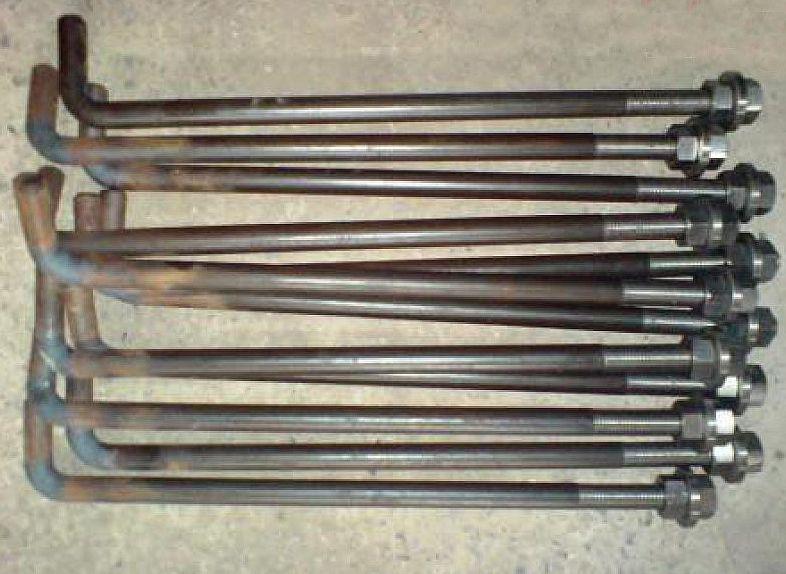

Болт М16 з анкерним плитою гост 24379.1-80, фото 2
Болт М16 з анкерним плитою гост 24379.1-80, фото 2
Болт М16 з анкерним плитою гост 24379.1-80, фото 2

Болт М16 з анкерним плитою гост 24379.1-80

Опис
Характеристики
Інформація для замовлення
Фундаментний Болт гост 24379.1-80 М12



Болти фундаментні М16 ГОСТ 24379.1-80 з анкерним плитою ― призначені для кріплення підстави конструкцій і устаткування, коли висота фундаменту визначається глибиною закладення фундаментних болтів у бетон (виконання 1, 2 і 3).

Даний кріплення фіксують в базовій основі, і він утримує будова. Іншими словами, ці болти підтримують майже всі будови. Для цього анкерних болтів необхідно витримувати колосальні навантаження.

Болти фундаментні з анкерним плитою тип 2 згідно ГОСТ 24379.1-80 складаються з :

  •  шпилька фундаментного болта виконання 1, виконання 2 або виконання 3 ГОСТ 24379.1-80;
  •  за чотири гайки ГОСТ 5915-70 для виконань 1 і 2 (три гайки для виконання 3);
  •  шайба плоска ГОСТ 24379.1-80;
  •  плита анкерна ГОСТ 24379.1-80.



Технічні дані болта фундаментного ГОСТ 24379.1

_____________________________________________________________________________________________________________________________________________________________________________________





_____________________________________________________________________________________________________________________________________________________________________________________



Технічні характеристики фундаментних болтів



Характеристики Значення в мм
Тип виконання 1 1 Тип 1 виконання 2 Тип 2 Тип 5
Шпилька фундаментного болта
Крок різьби 2
Номінальний діаметр різьби  М16
Довжина різьби 90
Довжина загнутого кінця 50 60 - -
Довжина вигину - 130 - -
Гайка ГОСТ 5915-70
Крок різьби 2
Розмір під ключ 24
Діаметр описаного кола 26,2
Висота 14,8
Шайби
Номінальний діаметр різьби 16
Внутрішній діаметр 17
Зовнішній діаметр 42
Товщина 4
Плита анкерна виконання 1 і 2
Внутрішній діаметр - - 22 -
Ширина - - 65 -
Товщина - - 14 -



Приклад установки фундаментного болта

__________________________________________________________________________________________________________________________________________________________________________________

                                                         Тіп 1.2 Тип 1.1 Тип 5



                                                             Тип 2.2 Тип 2.1 Тип 2.3

__________________________________________________________________________________________________________________________________________________________________________________



Таблиця мас і довжин фундаментних болтів



Болт Тип 1 Болт Тип 2 Болт Тип 5
Довжина, мм Теоретична маса, кг. Довжина, мм Теоретична маса, кг. Довжина, мм Теоретична маса, кг.
300 0,66 200 0,92 150 0,36
400 0,82 250 0,99 200 0,44
500 0,97 300 1,07 250 0,51
600 1,13 350 1,15 300 0,59
710 1,31 400 1,23 350 0,67
800 1,45 450 1,31 400 0,75
900 1,60 500 1,39 450 0,83
1000 1,77 600 1,55 500 0,91
1120 1,95 710 1,72 600 1,07
    800 1,86
    900 2,02
    1000 2,18
    1120 2,37
    1250 2,57



Пропонуємо купити фундаментні болти М16, виготовлені згідно з вимогами ГОСТ. Термін виробництва фундаментних болтів Ви можете уточнити у наших менеджерів. Доставка по Україні.

Основні
Крок різьби2 мм
СтанНове
Матеріал болтаСталь
Призначення болта  Фундаментний
Виробник  Власне виробництво
Наявність гайкиТак
Метрична різьба, М  16 мм
Країна виробникУкраїна
Гарантійний термін  12 міс
Користувацькі характеристики
Рекомендовані гайкишестигранні ГОСТ 5915-70 ГОСТ 10605-94, DIN 934
Рекомендовані шайбиплоскі ГОСТ 24379.1-80, ГОСТ 11371-78, DIN 125
ПокриттяБез покриття, Цинк
СтандартГОСТ 24379.1-80
Форма болтаЗбірний
Довжина різьбичасткова
Марка стали3СП, 3ПС, 3КП, 20, 35, 40, 45, 09Г2С
