Болт т-подібний М36 DIN 186 ГОСТ 13152
DIN 186 Болт пазовий М36

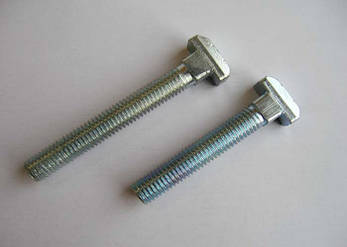

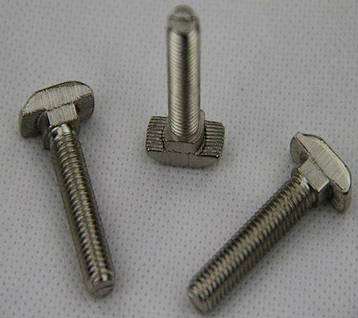

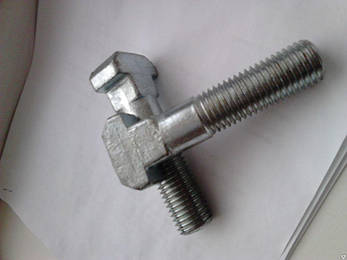

Т - подібний болт призначений для установки в верстатні пази. З їх допомогою кріпляться деталі на верстатах під час механічної обробки. Конструкція болта пазів являє собою стрижень з квадратним підголовком, перехідною гладкою циліндричною частиною різьбовим хвостовиком. Є варіант виготовлення з різьбою по всій довжині стрижня. Зачеплення в пазу відбувається за рахунок Т-подібної головки зі скосами. Болт пазовий – це елемент універсального верстатного пристосування, за допомогою якого деталь практично будь-якої конфігурації кріпиться на столах з Т-образними пазами розточувальних, фрезерних, стругальних та інших верстатів. В якості фіксуючого елемента застосовується звичайна гайка DIN 555.
Технічні характеристики болта М36 DIN 186:
Параметри болта |
Значення (мм) | |
---|---|---|
Діаметр метричної різьби, d | М36 | |
Крок різьби Р | 4 | |
Довжина різьблення, bmin | l≤125 | 78 |
125 | 84 | |
Діаметр описаного кола, emin | 44,57 | |
Висота головки з підголовником, k | nom. | 23 |
max. | 24 | |
min. | 22 | |
Діаметр кола, вписаного в головку болта, n | nom. | 36 |
max. | 37,25 | |
min. | 34,75 | |
Ширина головки, m | nom. | 66 |
max. | 67,5 | |
min. | 64,5 |
Таблиця мас і довжин болта М36 DIN 186 ГОСТ 13152:
Довжина болта, мм |
Теоретична маса 1000 шт. болтів, кг |
---|---|
120 | 1380 |
130 | 1450 |
140 | 1530 |
150 | 1610 |
160 | 1690 |
170 | 1770 |
180 | 1850 |
190 | 1930 |
200 | 2010 |
Компанія «ОГУН Груп» пропонує широкий вибір Т-образних болтів вироблених з якісних вуглецевих і нержавіючих сталей. Ми співпрацюємо з кращими європейськими та азіатськими виробниками. Весь товар має гарантію якості від виробника. Наші менеджери дадуть відповідь на всі ваші запитання.
Основні | |
---|---|
Країна виробник | Україна |
Призначення болта | Машинобудівний |
Покриття | Цинк |
Клас міцності | 8.8 |
Метрична різьба, М | 36 мм |
Крок різьби | 4 мм |
Висота головки | 23 мм |
Ширина головки | 36 мм |
Розмір під ключ | 36 мм |
Гарантійний термін | 12 міс |
Стан | Новий |
Користувальницькі характеристики | |
Стандарти | ГОСТ 13152-67, DIN 186, DIN 188, DIN 261 |
Марка стали | 35, 45, 40Х, 30ХМА, 25Х1МФ |
Довжина болта | 120 - 200 мм |
Довжина різьби | повна або часткова |
Матеріал виготовлення | Сталь конструкційна легована сталь конструкційна вуглецева якісна |
Супроводжуючий документ | Сертифікат |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Мішки п/п, гофровані ящики.
- В наявності
- Оптом і в роздріб
