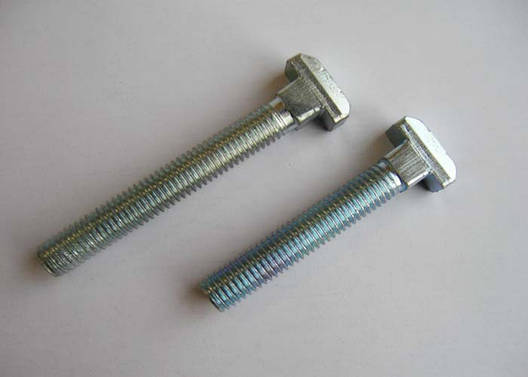

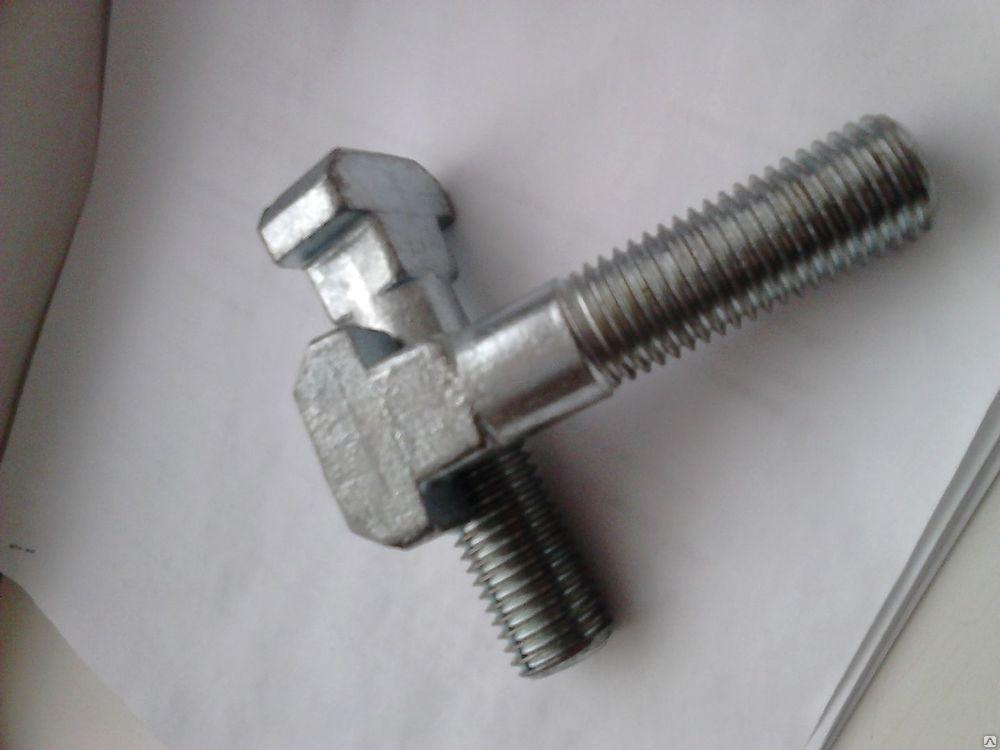

Болт т-подібний М16 DIN 186 ГОСТ 13152
Т-подібний болт М16 до верстатним пазам ГОСТ 13152-67, DIN 186
Болт DIN 186 являє собою вузькоспеціалізований кріпильний елемент, призначений для роботи з пазами верстатного обладнання. Саме тому верстатобудування виступає основним напрямком його застосування.
Виробництво болтів
Пазові болти ГОСТ 13152-67 виготовляються нормальних класів міцності 4.6, 4.8 і високоміцні 8.8, 12.9. Відповідно, використовується матеріал: сталь 10, 35 або 40, 45. Особливістю експлуатації пазових болтів є те, що вони повинні бути стійкими до стирання. Це досягається зміцнюючої термообробкою. Для збільшення терміну служби, болти піддаються оцинкуванню. Вони також можуть виготовлятися з нержавіючих сталей класу А2 або А4.
Технічні характеристики болта М16 DIN 186:
|
Параметри болта |
Значення (мм) | |
|---|---|---|
| Діаметр метричної різьби, d | М16 | |
| Крок різьби Р | 2 | |
| Довжина різьблення, bmin | l≤125 | 38 |
| 125 | 44 | |
| Диаметр описанной окружности, emin | 19,32 | |
| Высота головки с подголовником, k | nom. | 10,5 |
| max. | 11,4 | |
| min. | 9,6 | |
| Диаметр окружности, вписанной в головку болта, n | nom. | 16 |
| max. | 16,9 | |
| min. | 15,1 | |
| Ширина головки, m | nom. | 30 |
| max. | 31 | |
| min. | 29 | |
Таблица масс и длин болта М16 ГОСТ 13152-67 DIN 186:
|
Длина болта в мм |
Теоретическая масса 1000 шт. болтов, кг |
|---|---|
| 30 | 78 |
| 35 | 84 |
| 40 | 88,4 |
| 50 | 117 |
| 60 | 130 |
| 70 | 145 |
| 75 | 153 |
| 80 | 161 |
| 90 | 177 |
| 100 | 193 |
| 120 | 225 |
| 130 | 241 |
| 140 | 257 |
| 150 | 273 |
| 160 | 289 |
Наша компания предлагает широкий выбор болтов DIN 186 с номинальными диаметрами резьбы от М6 до М48. Поможем изготовить крепежи нестандартных размеров и форм по предоставленным чертежам. Производится поставка товара по всей территории Украины. Будем рады вашим звонкам!
| Основні | |
|---|---|
| Країна виробник | Україна |
| Призначення болта | Машинобудівний |
| Покриття | Цинк |
| Клас міцності | 8.8 |
| Метрична різьба, М | 16 мм |
| Крок різьби | 2 мм |
| Висота головки | 10.5 мм |
| Ширина головки | 16 мм |
| Розмір під ключ | 16 мм |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Стандарти | ГОСТ 13152-67, DIN 186, DIN 188, DIN 261 |
| Марка стали | 35, 45, 40Х, 30ХМА, 25Х1МФ |
| Довжина болта | 30 - 160 мм |
| Довжина різьби | повна або часткова |
| Матеріал виготовлення | Сталь конструкційна легована сталь конструкційна вуглецева якісна |
| Супроводжуючий документ | Сертифікат |
- Ціна: від 75,37 ₴
- Спосіб упаковки: Мішки п/п, гофровані ящики.
- В наявності
- Оптом і в роздріб
від 75,37 ₴
