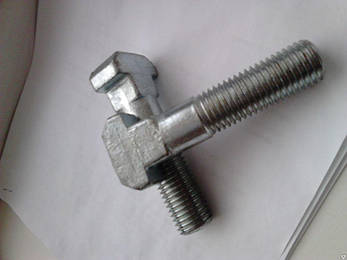

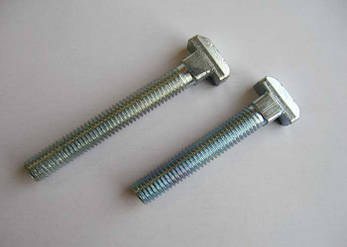

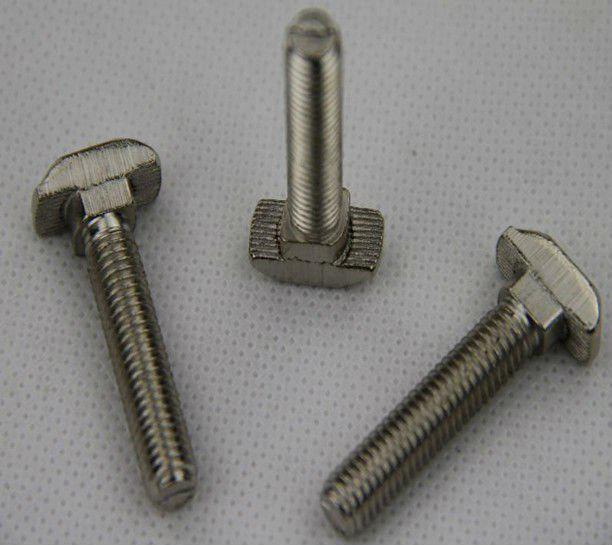

Болт т-подібний М10 DIN 186 ГОСТ 13152
DIN 186 Болт М10 пазовий
Т - подібний болт призначений для установки в верстатні пази. З їх допомогою кріпляться деталі на верстатах під час механічної обробки. Конструкція болта пазів являє собою стрижень з квадратним підголовком, перехідною гладкою циліндричною частиною різьбовим хвостовиком. Є варіант виготовлення з різьбою по всій довжині стрижня. Зачеплення в пазу відбувається за рахунок Т-подібної головки зі скосами. Болт пазовий – це елемент універсального верстатного пристосування, за допомогою якого деталь практично будь-якої конфігурації кріпиться на столах з Т-образними пазами розточувальних, фрезерних, стругальних та інших верстатів. В якості фіксуючого елемента застосовується звичайна гайка DIN 555.
Технічні характеристики болта М10 DIN 186:
|
Параметри болта |
Значення (мм) | |
|---|---|---|
| Діаметр метричної різьби, d | М10 | |
| Крок різьби Р | 1,5 | |
| Довжина різьблення, bmin | l≤125 | 26 |
| 125 | - | |
| Діаметр описаного кола, emin | 11,81 | |
| Висота головки з підголовником, k | nom. | 7 |
| max. | 7,5 | |
| min. | 6,5 | |
| Діаметр кола, вписаного в головку болта, n | nom. | 10 |
| max. | 10,75 | |
| min. | 9,25 | |
| Ширина головки, m | nom. | 21 |
| max. | 22 | |
| min. | 20 | |
Таблица масс и длин болта М10 DIN 186 ГОСТ 13152:
|
Длина болта в мм |
Теоретическая масса 1000 шт. болтов, кг |
|---|---|
| 30 | 30 |
| 35 | 32,5 |
| 40 | 35 |
| 45 | 37,5 |
| 50 | 40,6 |
| 60 | 46,8 |
| 70 | 53 |
| 75 | 56,1 |
| 80 | 59,2 |
| 90 | 65,4 |
| 100 | 71,6 |
Компания «ОГУН Групп» предлагает широкий выбор Т-образных болтов произведенных из качественных углеродистых и нержавеющих сталей. Мы сотрудничаем с лучшими европейскими и азиатскими производителями. Весь товар имеет гарантию качества от производителя. Наши менеджеры ответят на все ваши вопросы.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Призначення болта | Машинобудівний |
| Покриття | Цинк |
| Клас міцності | 8.8 |
| Метрична різьба, М | 10 мм |
| Крок різьби | 1.5 мм |
| Висота головки | 7 мм |
| Ширина головки | 10 мм |
| Розмір під ключ | 10 мм |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Стандарти | ГОСТ 13152-67, DIN 186, DIN 188, DIN 261 |
| Марка стали | 35, 45, 40Х, 30ХМА, 25Х1МФ |
| Довжина болта | 30 - 100 мм |
| Довжина різьби | повна або часткова |
| Матеріал виготовлення | Сталь конструкційна легована сталь конструкційна вуглецева якісна |
| Супроводжуючий документ | Сертифікат |
- Ціна: від 19,49 ₴
- Спосіб упаковки: Мішки п/п, гофровані ящики.
- В наявності
- Оптом і в роздріб
від 19,49 ₴
