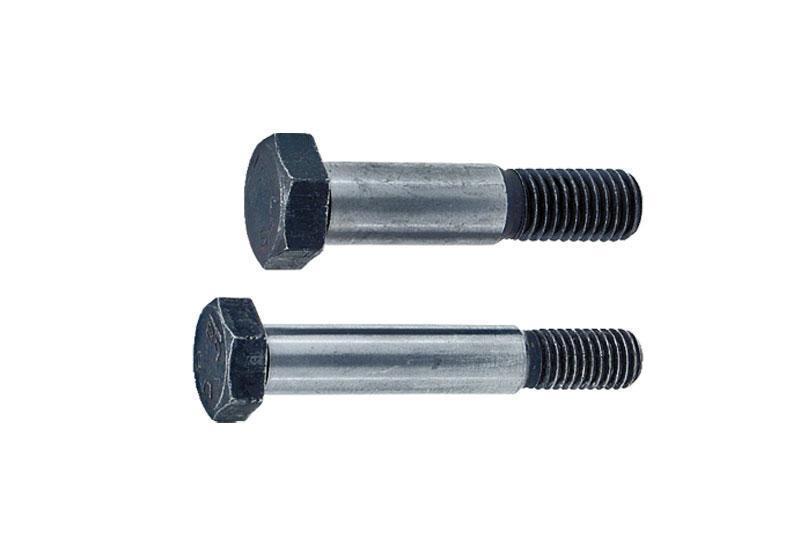

Болти призонные М18 DIN 609

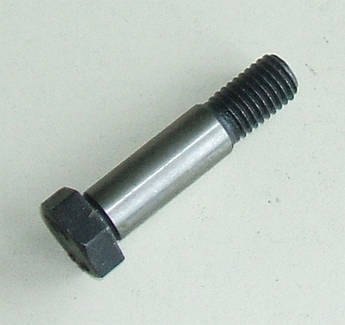

Болт М18 DIN 609
Конструктивні особливості болта призонного DIN 609: довга різьбова цапфа і гладка шийка циліндрична, діаметром, дещо більшим, ніж різьблення. Шестигранна головка нормальної висоти і стандартним розміром під ключ. Болт встановлюється в розгорнуте отвір без зазору, тому шийка протачивается за чистової посадці і обов'язково шліфується після гарту. Таке з'єднання забезпечує не тільки точне позиціонування між собою скріплюються деталей, але і неможливість лінійного зсуву. Це збільшує термін служби металовироби і знижує небезпеку руйнування з'єднання від сдвигающих навантажень. Призонный болт DIN 609 з довгим різьбовим хвостовиком застосовується в тих вузлах, які піддаються динамічним навантаженням – штифт може випасти, а болт затискається гайкою і фіксується контргайкою. Сила затягування при цьому не важлива.
Матеріал і покриття
Болт призонный виготовляється з конструкційних сталей 20, 35, 45, з додаванням легуючих елементів: 35Х, 40Х або з нержавіючих марок типу А2 і А4. Випускаються метизи звичайного класу міцності 5.8 або підвищених 8.8 і 10.9 з об'ємною термообробкою – загартуванням для забезпечення заданих механічних властивостей. Застосовується покриття – цинкове, нанесене методом гальванопластики.
Область застосування: редукторостроение, загальне машинобудування.
Розміри болта М18:
Параметри болта | DIN 609 | |
---|---|---|
Номінальний діаметр різьби d | М18 | |
Довжина болта, I мм | Хв. | 45 |
Макс. | 150 | |
Крок різьби Р мм | 1,5 | |
2 | ||
Розмір під ключ S мм | 27 | |
Висота головки, k мм | 11,5 | |
Диаметр описанной окружности, е мм | 29,56 | |
Диаметр стержня ds мм | 19 | |
Длина резьбовой части, b мм | L ≤ 50 | 27,5 |
50 < L ≤ 150 | 92,5 | |
L > 150 | 34,5 |
Мы предлагаем качественный крепеж по выгодным ценам в Украине. Для более подробной информации звоните по указанным номерам на сайте.
Основні | |
---|---|
Виробник | Європа |
Метрична різьба, М | 18 мм |
Призначення болта | Машинобудівний |
Розмір під ключ | 27 мм |
Стан | Новий |
Форма болта | З шестигранною голівкою та неповною різьбою |
Користувацькі характеристики | |
Можливе покриття | Без покриття, Цинк |
Гарантійний термін | 12 мес |
Довжина болта | 45 - 150 мм |
Клас точності | А, В |
Марка стали | 20, 35, 45, 40Х |
Матеріал виготовлення | конструкційна легована сталь вуглецева якісна сталь |
Рекомендовані гайки | Шестигранні DIN 555, DIN 934, ГОСТ 5915-70, Корончаті DIN 935, ГОСТ 5918-73, Самостопорящиеся DIN 985, ГОСТ Р 50273-92, З фланцем DIN 6923, ГОСТ Р ІСО 4161-2013 |
Рекомендовані шайби | Гровер DIN 127, DIN 7980, ГОСТ 6402-70, Плоскі DIN 125, ГОСТ 11371-78, Косі DIN 434, DIN 435, ГОСТ 10906-78, Квадратні DIN 436, Кузовна DIN 9021, ГОСТ 6958-78 |
Супроводжуючий документ | Сертифікат |
Стандарти | DIN 609 |
Схожі стандарти | DIN 610, ГОСТ 7817-80 |
- Ціна: від 65 ₴
- Спосіб упаковки: Мішки п/п, гофровані ящики
- В наявності
- Оптом і в роздріб
від 65 ₴
