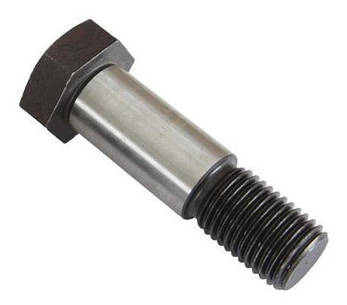

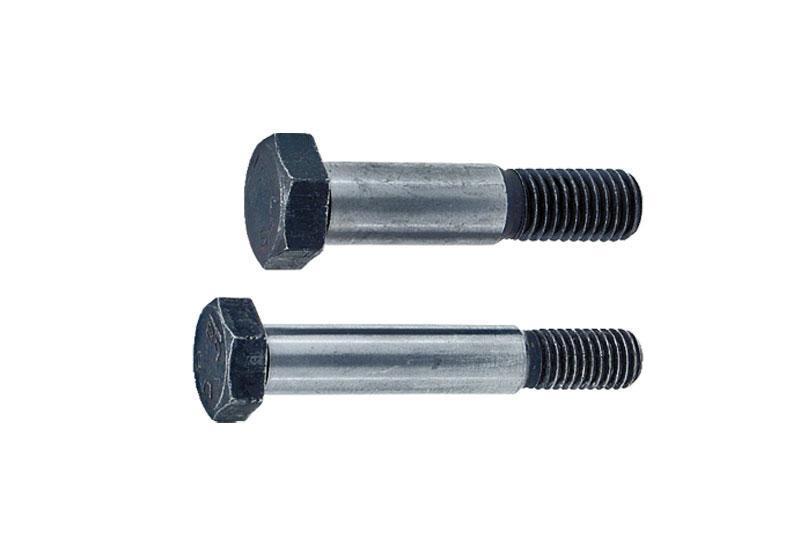

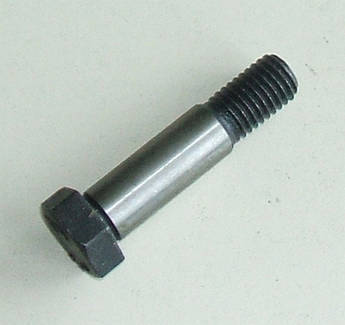

Болти призонные М12 DIN 609
Болт М12 DIN 609
Конструктивні особливості болта призонного DIN 609: довга різьбова цапфа і гладка шийка циліндрична, діаметром, дещо більшим, ніж різьблення. Шестигранна головка нормальної висоти і стандартним розміром під ключ. Болт встановлюється в розгорнуте отвір без зазору, тому шийка протачивается за чистової посадці і обов'язково шліфується після гарту. Таке з'єднання забезпечує не тільки точне позиціонування між собою скріплюються деталей, але і неможливість лінійного зсуву. Це збільшує термін служби металовироби і знижує небезпеку руйнування з'єднання від сдвигающих навантажень. Призонный болт DIN 609 з довгим різьбовим хвостовиком застосовується в тих вузлах, які піддаються динамічним навантаженням – штифт може випасти, а болт затискається гайкою і фіксується контргайкою. Сила затягування при цьому не важлива.
Матеріал і покриття
Болт призонный изготавливается из конструкционных сталей 20, 35, 45, с добавлением легирующих элементов: 35Х, 40Х или из нержавеющих марок типа А2 и А4. Выпускаются метизы обычного класса прочности 5.8 или повышенных 8.8 и 10.9 с объемной термообработкой – закалкой для обеспечения заданных механических свойств. Применяемое покрытие – цинковое, нанесенное гальваническим методом.
Область применения: редукторостроение, общее машиностроение.
Размеры болта М12:
| Параметры болта | DIN 609 | |
|---|---|---|
| Номинальный диаметр резьбы d | М12 | |
| Длина болта, I мм | Мин. | 30 |
| Макс. | 120 | |
| Шаг резьбы, Р мм | 1,5 | |
| 1,25 | ||
| Размер под ключ, S мм | 18 | |
| Высота головки, k мм | 7,5 | |
| Диаметр описанной окружности, е мм | 19,85 | |
| Диаметр стержня ds мм | 13 | |
| Длина резьбовой части, b мм | L ≤ 50 | 20,5 |
| 50 < L ≤ 150 | 22,5 | |
| L > 150 | 27,5 | |
Мы предлагаем качественный крепеж по выгодным ценам в Украине. Для более подробной информации звоните по указанным номерам на сайте.
| Основні | |
|---|---|
| Виробник | Європа |
| Клас міцності | 10.9 |
| Метрична різьба, М | 12 мм |
| Призначення болта | Машинобудівний |
| Розмір під ключ | 18 мм |
| Стан | Новий |
| Форма болта | З шестигранною голівкою та неповною різьбою |
| Користувацькі характеристики | |
| Можливе покриття | Без покриття, Цинк |
| Гарантійний термін | 12 мес |
| Довжина болта | 30 - 120 мм |
| Клас точності | А, В |
| Марка стали | 20, 35, 45, 40Х |
| Матеріал виготовлення | конструкційна легована сталь вуглецева якісна сталь |
| Рекомендовані гайки | Шестигранні DIN 555, DIN 934, ГОСТ 5915-70, Корончаті DIN 935, ГОСТ 5918-73, Самостопорящиеся DIN 985, ГОСТ Р 50273-92, З фланцем DIN 6923, ГОСТ Р ІСО 4161-2013 |
| Рекомендовані шайби | Гровер DIN 127, DIN 7980, ГОСТ 6402-70, Плоскі DIN 125, ГОСТ 11371-78, Косі DIN 434, DIN 435, ГОСТ 10906-78, Квадратні DIN 436, Кузовна DIN 9021, ГОСТ 6958-78 |
| Супроводжуючий документ | Сертифікат |
| Стандарти | DIN 609 |
| Схожі стандарти | DIN 610, ГОСТ 7817-80 |
- Ціна: від 22,65 ₴
- Спосіб упаковки: Мішки п/п, гофровані ящики
- В наявності
- Оптом і в роздріб
від 22,65 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 1000 грн
