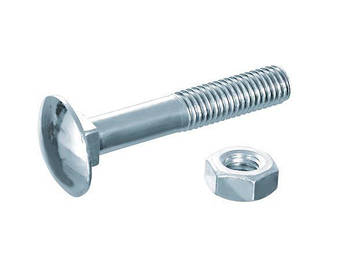

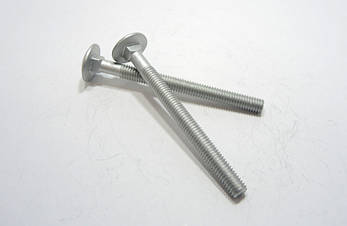

Болт меблевий М16 DIN 603, ГОСТ 7802-81 з квадратним підголовком, 8.8 цинк
Меблевий болт М16 DIN 603
Опис: болт меблевий або, як його ще називають, болт з напівкруглою головою або дорожній болт, що має вигляд сталевого стрижня з неповною різьбою, приблизно на 1/3 довжини. Головка у меблевого болта напівкругла, без шліців і насічок, монтаж здійснюється тільки з боку різьби. Під головкою болта розташований шестигранник висотою близько 5 мм або два усика. Випускають як у цинковій варіанті, так і без покриття - чорні меблеві болти.
Область застосування болта меблевого: широко використовують у меблевому виробництві та будівництві, при проведенні дорожніх робіт. Також з успіхом використовується в інших галузях, наприклад при зведенні мостів.
Спосіб монтажу болта din 603: монтують болт наступним чином: вставляють в кріпильний отвір, з боку капелюшки він, як правило, фіксується за допомогою квадратного підголівника, розташованого під капелюхом, з боку різьблення загортають гайку, попередньо підклавши шайбу. Найчастіше при монтажі меблевих болтів використовують збільшену шайбу din 9021.
Клас міцності меблевого болта: 4.8, 5.8, 8.8
Виготовлення: матеріал - сталь, покриття - цинк, без покриття (чорні).
ТЕХНІЧНА ХАРАКТЕРИСТИКА БОЛТА М16 DIN 603, ГОСТ 7802-81:
|
Параметри болта |
DIN 603 | ГОСТ 7802-81 | |||
|---|---|---|---|---|---|
| Номінальний діаметр різьби - d1 | М16 | М16 | |||
| Крок різьби - Р мм | 2 | 2 | |||
|
Діаметр головки - d2 мм |
мінімум | 37,2 | 35 | ||
| максимум | 38,8 | ||||
|
Висота головки - k мм |
мінімум | 8,05 |
8 |
||
| максимум | 8,95 | ||||
| Висота підголовка - f мм, не менше | 11,1 | 10 | |||
| Розмір сторони квадратного підголовка - V мм | мінімум | 15,3 | 16 | ||
| максимум | 16,7 | ||||
| Радіус сфери - R мм | 11 | ||||
|
Довжина різьбової частини - bmin мм |
L ≤ 125 | 38 | - | - | |
| 125 < L ≤ 200 | 44 | l≤120 | 38 | ||
| L > 200 | 57 | l>120 | 44 | ||
Таблиця теоретичного ваги болтів М16
| Довжина болта, мм | Теоретична маса 1000 шт. болтів, кг | ||
|---|---|---|---|
| DIN 603 | ГОСТ 7802-81 | ||
| 25 | - | 75,60 | |
| 30 | - | 82,13 | |
| 35 | - | 88,66 | |
| 40 | - | 95,18 | |
| 45 | - | 101,71 | |
| 50 | 119 | 108,24 | |
| 55 | 126 | 114,77 | |
| 60 | 133 | 121,23 | |
| 65 | 141 | 127,82 | |
| 70 | 149 | 134,35 | |
| 75 | - | 140,87 | |
| 80 | 165 | 147,40 | |
| 90 | 181 | 160,45 | |
| 100 | 197 | 173,51 | |
| 110 | 213 | 186,56 | |
| 120 | 229 | 199,62 | |
| 130 | 245 | 212,67 | |
| 140 | 261 | 225,72 | |
| 150 | 277 | 238,78 | |
| 160 | 293 | 251,83 | |
| 170 | - | 264,87 | |
| 180 | 325 | 277,94 | |
| 190 | - | 290,99 | |
| 200 | 357 | 304,04 | |
| 220 | - | 330,15 | |
| 240 | - | 366,26 | |
| 260 | - | 382,37 | |
Компанія "ОГУН Груп" допоможе придбати болти спеціалізовані меблеві за найкращими цінами. Ми постаралися максимально урізноманітнити асортимент. Рекомендовані нами болти різноманітні меблеві допоможуть вам створювати з'єднання високої надійності. Замовляйте меблеві болти у відповідального і надійного постачальника.
| Основні | |
|---|---|
| Виробник | Європа |
| Призначення болта | Меблевий |
| Форма болта | Із збільшеною напівкруглою голівкою і квадратним підголовком |
| Клас міцності | 8.8 |
| Метрична різьба, М | 16 мм |
| Крок різьби | 2 мм |
| Діаметр головки | 38.8 мм |
| Висота головки | 8.95 мм |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Стандарт | DIN 603 |
| Користувальницькі характеристики | |
| Клас точності | З |
| Довжина болта | 25 - 260 мм |
| Довжина різьби | повна або часткова |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 555, DIN 934, самостопорящиеся ГОСТ Р 50273-92, DIN 985, DIN 6923 |
| Рекомендовані шайби | косі ГОСТ 10906-78, DIN 434, DIN 435, плоскі ГОСТ 11371-78, DIN 125, квадратні DIN 436, кузовна ГОСТ 6958-78, DIN 9021, гровер ГОСТ 6402-70, DIN 127, DIN 7980 |
| Схожі (анологичные) стандарти | ГОСТ 7802-81 |
| Матеріал виготовлення | Сталь конструкційна вуглецева звичайної якості, Сталь конструкційна вуглецева якісна |
- Ціна: від 18,39 ₴
- Спосіб упаковки: ящики г/к, палети дерево, мішки п/п.
- В наявності
- Оптом і в роздріб
від 18,39 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 1000 грн
