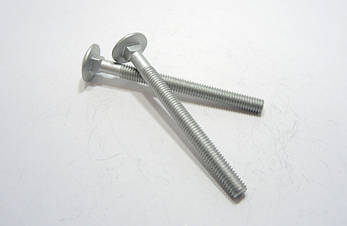

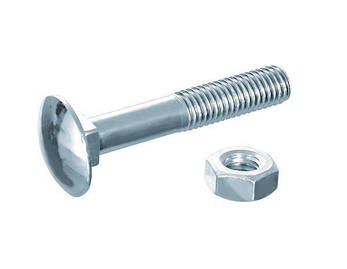

Болт меблевий М10 DIN 603, ГОСТ 7802-81 з квадратним підголовком, 8.8 цинк
Меблевий болт М10 DIN 603
Опис: болт меблевий або, як його ще називають, болт з напівкруглою головою або дорожній болт, що має вигляд сталевого стрижня з неповною різьбою, приблизно на 1/3 довжини. Головка у меблевого болта напівкругла, без шліців і насічок, монтаж здійснюється тільки з боку різьби. Під головкою болта розташований шестигранник висотою близько 5 мм або два усика. Випускають як у цинковій варіанті, так і без покриття - чорні меблеві болти.
Область застосування болта меблевого: широко використовують у меблевому виробництві та будівництві, при проведенні дорожніх робіт. Також з успіхом використовується в інших галузях, наприклад при зведенні мостів.
Спосіб монтажу болта din 603: монтують болт наступним чином: вставляють в кріпильний отвір, з боку капелюшки він, як правило, фіксується за допомогою квадратного підголівника, розташованого під капелюхом, з боку різьблення загортають гайку, попередньо підклавши шайбу. Найчастіше при монтажі меблевих болтів використовують збільшену шайбу din 9021.
Клас міцності меблевого болта: 4.6, 5.8, 8.8
Виготовлення: матеріал - сталь, покриття - цинк, без покриття (чорні).
ТЕХНІЧНА ХАРАКТЕРИСТИКА БОЛТА М10 DIN 603, ГОСТ 7802-81:
|
Параметри болта |
DIN 603 | ГОСТ 7802-81 | |||
|---|---|---|---|---|---|
| Номінальний діаметр різьби - d1 | М10 | М10 | |||
| Крок різьби - Р мм | 1,5 | 1,5 | |||
|
Діаметр головки - d2 мм |
мінімум | 23,35 | 23 | ||
| максимум | 24,65 | ||||
|
Висота головки - k мм |
мінімум | 4,62 |
5 |
||
| максимум | 5,38 | ||||
| Висота підголовка - f мм, не менше | 5,4 | 6 | |||
| Розмір сторони квадратного підголовка - V мм | мінімум | 9,42 | 10 | ||
| максимум | 10,58 | ||||
| Радиус сферы - R мм | 18 | ||||
|
Длина резьбовой части - bmin мм |
L ≤ 125 | 26 | - | - | |
| 125 < L ≤ 200 | 32 | l≤120 | 26 | ||
| L > 200 | 45 | l>120 | 32 | ||
Таблица теоретического веса болтов М10
| Длина болта в мм | Теоретическая масса 1000 шт. болтов, кг | ||
|---|---|---|---|
| DIN 603 | ГОСТ 7802-81 | ||
| 16 | - | 19,39 | |
| 20 | 22,7 | 21,34 | |
| 25 | 25,2 | 23,79 | |
| 30 | 27,7 | 26,22 | |
| 35 | 30,2 | 28,67 | |
| 40 | 32,7 | 31,11 | |
| 45 | 35,8 | 33,55 | |
| 50 | 38,9 | 35,99 | |
| 55 | 42 | 38,44 | |
| 60 | 45,1 | 40,88 | |
| 65 | 48,2 | 43,32 | |
| 70 | 51,3 | 45,76 | |
| 75 | - | 48,20 | |
| 80 | 57,5 | 50,65 | |
| 90 | 63,7 | 55,53 | |
| 100 | 69,9 | 60,41 | |
| 110 | 76,1 | 65,30 | |
| 120 | 82,3 | 70,18 | |
| 130 | 88,5 | 75,10 | |
| 140 | 95 | 79,95 | |
| 150 | 101 | 84,84 | |
| 160 | 107 | 89,72 | |
| 170 | - | 94,61 | |
| 180 | 119 | 99,49 | |
| 190 | - | 104,37 | |
| 200 | 131 | 109,26 | |
| 220 | 119,02 | ||
| 240 | 128,79 | ||
| 260 | - | 138,26 | |
Компания "ОГУН Групп" поможет приобрести болты специализированные мебельные по лучшим ценам. Мы постарались максимально разнообразить ассортимент. Рекомендуемые нами болты разнообразные мебельные помогут вам создавать соединения высокой надежности. Заказывайте мебельные болты у ответственного и надежного поставщика.
| Основні | |
|---|---|
| Виробник | Європа |
| Висота головки | 5.38 мм |
| Діаметр головки | 24.65 мм |
| Клас міцності | 8.8 |
| Метрична різьба, М | 10 мм |
| Призначення болта | Меблевий |
| Стан | Новий |
| Стандарт | DIN 603 |
| Форма болта | Із збільшеною напівкруглою голівкою і квадратним підголовком |
| Крок різьби | 1.5 мм |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Довжина болта | 16 - 260 мм |
| Довжина різьби | повна або часткова |
| Клас точності | З |
| Матеріал виготовлення | Сталь конструкційна вуглецева звичайної якості, Сталь конструкційна вуглецева якісна |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 555, DIN 934, самостопорящиеся ГОСТ Р 50273-92, DIN 985, DIN 6923 |
| Рекомендовані шайби | косі ГОСТ 10906-78, DIN 434, DIN 435, плоскі ГОСТ 11371-78, DIN 125, квадратні DIN 436, кузовна ГОСТ 6958-78, DIN 9021, гровер ГОСТ 6402-70, DIN 127, DIN 7980 |
| Схожі (анологичные) стандарти | ГОСТ 7802-81 |
- Ціна: від 3,19 ₴
- Спосіб упаковки: ящики г/к, палети дерево, мішки п/п.
- В наявності
- Оптом і в роздріб
від 3,19 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 1000 грн
