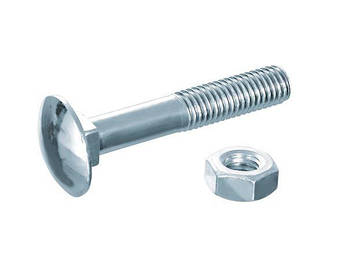

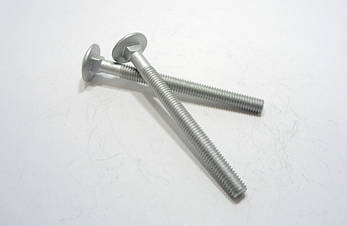

Болт меблевий М6 DIN 603, ГОСТ 7802-81 з квадратним підголовком, 8.8 цинк
Меблевий болт М6 DIN 603
Описание: болт мебельный или, как его еще называют, болт с полукруглой головой или дорожный болт, имеет вид стального стержня с неполной резьбой, примерно на 1/3 длины. Головка у мебельного болта полукруглая, без шлицов и насечек, монтаж осуществляется только со стороны резьбы. Под шляпкой болта расположен шестигранник высотой около 5 мм или два усика. Выпускают как в цинковом варианте, так и без покрытия - черные мебельные болты.
Область застосування болта меблевого: широко використовують у меблевому виробництві та будівництві, при проведенні дорожніх робіт. Також з успіхом використовується в інших галузях, наприклад при зведенні мостів.
Спосіб монтажу болта din 603: монтують болт наступним чином: вставляють в кріпильний отвір, з боку капелюшки він, як правило, фіксується за допомогою квадратного підголівника, розташованого під капелюхом, з боку різьблення загортають гайку, попередньо підклавши шайбу. Найчастіше при монтажі меблевих болтів використовують збільшену шайбу din 9021.
Клас міцності меблевого болта: 4.8, 5.8, 8.8
Виготовлення: матеріал - сталь, покриття - цинк, без покриття (чорні).
ТЕХНІЧНА ХАРАКТЕРИСТИКА БОЛТИ М6 DIN 603, ГОСТ 7802-81:
|
Параметри болта |
DIN 603 | ГОСТ 7802-81 | |||
|---|---|---|---|---|---|
| Номінальний діаметр різьби - d1 | М6 | М6 | |||
| Крок різьби - Р мм | 1 | 1 | |||
|
Діаметр головки - d2 мм |
мінімум | 15,45 | 14 | ||
| максимум | 16,55 | ||||
|
Висота головки - k мм |
мінімум | 3,12 |
3 |
||
| максимум | 3,88 | ||||
| Висота підголовка - f мм, не менше | 3,4 | 4 | |||
| Розмір сторони квадратного підголовка - V мм | мінімум | 5,52 | 6 | ||
| максимум | 6,48 | ||||
| Радиус сферы - R мм | 11 | ||||
|
Длина резьбовой части - bmin мм |
L ≤ 125 | 18 | - | - | |
| 125 < L ≤ 200 | 24 | l≤120 | 18 | ||
| L > 200 | - | l>120 | - | ||
Таблица теоретического веса болтов М6
| Длина болта в мм | Теоретическая масса 1000 шт. болтов, кг | ||
|---|---|---|---|
| DIN 603 | ГОСТ 7802-81 | ||
| 12 | - | 4.612 | |
| 14 | - | 4,950 | |
| 16 | 6.9 | 5.288 | |
| 20 | 7.6 | 5.964 | |
| 25 | 8.5 | 6.809 | |
| 30 | 9,6 | 7,655 | |
| 35 | 10,7 | 8,500 | |
| 40 | 11,8 | 9,345 | |
| 45 | 12,9 | 10,196 | |
| 50 | 14 | 11,036 | |
| 55 | 15,1 | 11,881 | |
| 60 | 16,2 | 12,726 | |
| 65 | 17,3 | 13,574 | |
| 70 | 18,4 | 14,417 | |
| 75 | - | 15,262 | |
| 80 | 20,6 | 16,107 | |
| 90 | 22,8 | 17,798 | |
| 100 | 25 | 19,488 | |
| 110 | 27,2 | - | |
| 120 | 29,4 | - | |
| 130 | 31,6 | - | |
| 140 | 32,8 | - | |
| 150 | 35 | - | |
Компания "ОГУН Групп" поможет приобрести болты специализированные мебельные по лучшим ценам. Мы постарались максимально разнообразить ассортимент. Рекомендуемые нами болты разнообразные мебельные помогут вам создавать соединения высокой надежности. Заказывайте мебельные болты у ответственного и надежного поставщика.
| Основні | |
|---|---|
| Виробник | Європа |
| Призначення болта | Меблевий |
| Форма болта | Із збільшеною напівкруглою голівкою і квадратним підголовком |
| Клас міцності | 8.8 |
| Метрична різьба, М | 6 мм |
| Крок різьби | 1 мм |
| Діаметр головки | 16.55 мм |
| Висота головки | 3.88 мм |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Стандарт | DIN 603 |
| Користувальницькі характеристики | |
| Клас точності | З |
| Довжина болта | 12 - 150 мм |
| Довжина різьби | повна або часткова |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 555, DIN 934, самостопорящиеся ГОСТ Р 50273-92, DIN 985, DIN 6923 |
| Рекомендовані шайби | косі ГОСТ 10906-78, DIN 434, DIN 435, плоскі ГОСТ 11371-78, DIN 125, квадратні DIN 436, кузовна ГОСТ 6958-78, DIN 9021, гровер ГОСТ 6402-70, DIN 127, DIN 7980 |
| Схожі (анологичные) стандарти | ГОСТ 7802-81 |
| Матеріал виготовлення | Сталь конструкційна вуглецева звичайної якості, Сталь конструкційна вуглецева якісна |
- Ціна: від 1,49 ₴
- Спосіб упаковки: ящики г/к, палети дерево, мішки п/п.
- В наявності
- Оптом і в роздріб
від 1,49 ₴
