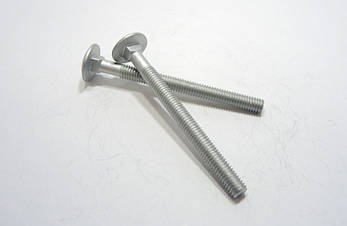

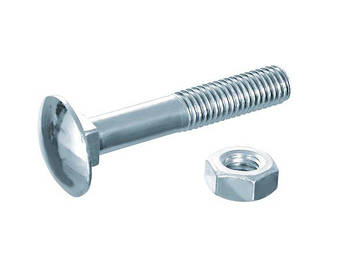

Болт меблевий М5 DIN 603, ГОСТ 7802-81 з квадратним підголовком, 8.8 цинк
Меблевий болт М5 DIN 603
Болт меблевий незамінний при виробництві різноманітних предметів обстановки. Також такі кріпильні елементи часто використовуються для виготовлення резервуарів, піддонів, виконання монтажу сходів і створення інших конструкцій. В даному розділі каталогу компанії "ОГУН Груп" представлені меблеві болти в асортименті. Нашим відвідувачам буде нескладно підібрати оптимальний кріплення для виконання певного виду робіт. У нас ви зможете придбати болти необхідного діаметра на кращих умовах.
Відмітні особливості кріплення:
Болт спеціалізований меблевий виготовляється з високоміцної сталі марок. Оцинкування дозволяє підвищити антикорозійні якості кріпильних елементів. Такі болти мають такі відмітні особливості:
- можливість використання з декоративними гайками;
- наявність чотиригранного підголівника, що підвищує міцність і робить процес монтажу більш простим;
- достатні розміри напівкруглої головки для маскування установчого отвору.
Болти, призначені для створення меблів, характеризуються високою міцністю, надійністю, стійкістю до агресивних середовищ.
ТЕХНІЧНА ХАРАКТЕРИСТИКА БОЛТА М5 DIN 603, ГОСТ 7802-81:
|
Параметри болта |
DIN 603 | ГОСТ 7802-81 | |||
|---|---|---|---|---|---|
| Номінальний діаметр різьби - d1 | М5 | М5 | |||
| Крок різьби - Р мм | 0,8 | 0,8 | |||
|
Діаметр головки - d2 мм |
мінімум | 12,45 | 11 | ||
| максимум | 13,55 | ||||
|
Висота головки - k мм |
мінімум | 2,7 |
2,3 |
||
| максимум | 3,3 | ||||
| Висота підголовка - f мм, не менше | 2,9 | 3 | |||
| Розмір сторони квадратного підголовка - V мм | мінімум | 4,52 | 5 | ||
| максимум | 5,48 | ||||
| Радіус сфери - R мм | 8 | ||||
|
Довжина різьбової частини - bmin мм |
L ≤ 125 | 16 | - | - | |
| 125 < L ≤ 200 | 22 | l≤120 | 16 | ||
| L > 200 | - | l>120 | - | ||
Таблиця теоретичного ваги болтів М5
| Довжина болта, мм | Теоретична маса 1000 шт. болтів, кг | ||
|---|---|---|---|
| DIN 603 | ГОСТ 7802-81 | ||
| 12 | - | 2,699 | |
| 14 | - | 2,936 | |
| 16 | 4 | 3,172 | |
| 20 | 4,5 | 3,644 | |
| 25 | 5,1 | 4,235 | |
| 30 | 5,9 | 4,825 | |
| 35 | 6,7 | 5,416 | |
| 40 | 7,5 | 6,006 | |
| 45 | 8,3 | 6,596 | |
| 50 | 9,1 | 7,187 | |
| 55 | 9,9 | 7,746 | |
| 60 | 10,7 | 8,336 | |
| 65 | 11,5 | 8,926 | |
| 70 | 12,3 | 9,516 | |
| 80 | 13,9 | - | |
Компанія "ОГУН Груп" допоможе придбати болти спеціалізовані меблеві за найкращими цінами. Ми постаралися максимально урізноманітнити асортимент. Рекомендовані нами болти різноманітні меблеві допоможуть вам створювати з'єднання високої надійності. Замовляйте меблеві болти у відповідального і надійного постачальника.
| Основні | |
|---|---|
| Виробник | Європа |
| Призначення болта | Меблевий |
| Форма болта | Із збільшеною напівкруглою голівкою і квадратним підголовком |
| Клас міцності | 8.8 |
| Метрична різьба, М | 5 мм |
| Крок різьби | 0.8 мм |
| Діаметр головки | 13.5 мм |
| Висота головки | 3.3 мм |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Стандарт | DIN 603 |
| Додаткові | |
| Схожі (анологичные) стандарти | ГОСТ 7802-81 |
| Довжина болта | 12 - 80 мм |
| Довжина різьби | повна або часткова |
| Клас точності | З |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 555, DIN 934, самостопорящиеся ГОСТ Р 50273-92, DIN 985, DIN 6923 |
| Рекомендовані шайби | косі ГОСТ 10906-78, DIN 434, DIN 435, плоскі ГОСТ 11371-78, DIN 125, квадратні DIN 436, кузовна ГОСТ 6958-78, DIN 9021, гровер ГОСТ 6402-70, DIN 127, DIN 7980 |
| Матеріал виготовлення | Сталь конструкційна вуглецева звичайної якості, Сталь конструкційна вуглецева якісна |
- Ціна: від 0,94 ₴
- Спосіб упаковки: ящики г/к, палети дерево, мішки п/п.
- В наявності
- Оптом і в роздріб
від 0,94 ₴
